ZBZ1-10/1140(660)M矿用隔爆型真空照明信号综合保护装置
一、适用范围及用途
ZBZ1-10/1140(660)M矿用隔爆型真空照明信号综合保护装置(以下简称综合装置)适用于具有爆炸性气体(甲烷)和煤尘的矿井下,为127V照明及信号负载提供可靠的供电、综合控制和保护。
综合装置按GB3836-2010《爆炸性气体环境用电气设备》等有关标准设计、制造与检验
。

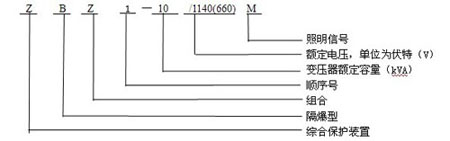

二、型号及含义
三、主要特点
●核心控制部分采用美国进口微处理器电脑技术,使控制和保护更加稳定、方便和可靠。
●漏电保护采用附加直流源方式,漏电动作和漏电闭锁值在额定电压的75%~110%范围内非常稳定。
●具有良好的视窗界面,中文菜单设计,液晶屏幕显示,系统的工作状态清晰明了。
●能显示照明符合和信号符合的具体工作电流大小。
●照明短路和信号短路保护的整定电流值可随负荷大小进行现场整定,操作方便,保护距离长。
●设有启动电流和启动时间调整功能,能避免使用现场误动作情况的发生。
●该装置与本公司生产的矿用照明信号终端短路保护器配合,可实现负荷线路的远距离短路保护,保护距离可达2000米。
四、主要技术参数
主变压器
控制与保护
保护范围
重量
额定 容量
接线
方式
额定
电压
(V)
额定
电流
(A)
漏 电
照明短路
信号短路
单相漏电动作整定电阻值
单相漏电闭锁
整定电阻值
单相经
1k
Ω电阻接地分断时间
相线短路
分断时间
相线短路分断时间
10kVA
Y/△
1140/133
5.06/43.4
2kΩ
4 kΩ
≤0.25s
≤0.25 s
≤0.25s
0-2000m
260Kg
△/△
660/133
8.75/43.4
五、结构概述
六、外形尺寸
综合装置由隔爆外壳、主变压器和控制部分等组成。隔爆外壳为方形,壳盖与壳身采用滑动止口结构,开启方便。外壳上部的接线箱作为引进和引出电缆用,外壳右侧装有操作组合开关的手柄,并有可靠的机械联锁装置,门盖上装有控制按钮和试验按钮,门盖上有一观察窗,可以从外面观察到装置里面液晶汉显显示屏的指示状态。壳体内的控制部分由控制器件板和真空交流接触器板组成。在控制器件板上装有微电脑控制器、液晶显示屏、电流取样板、电流传感器、滤波器、电源控制变压器、试验电阻、保险等器件。真空交流接触器板上装有真空交流接触器、管式熔断器,电流互感器,三相电抗器等器件。控制器件板与真空交流接触器板通过一组航空插件及连线构成联系。防爆外壳箱体内装有主变压器。
【
